Branchement électrique chauffe-eau : circuit, disjoncteur et heures creuses
Le branchement électrique d’un chauffe-eau repose sur un circuit dédié, protégé par un disjoncteur 20 A relié à un câble de 2,5 mm², avec phase, neutre et terre obligatoires. La norme NF C 15-100 encadre chaque étape : section des conducteurs, différentiel 30 mA, placement dans la salle de bain. Un contacteur jour/nuit optimise la facture en chauffant l’eau pendant les heures creuses.
Le circuit dédié : la base d’un branchement conforme
Un chauffe-eau réclame sa propre ligne électrique. Aucun autre appareil ne doit partager ce circuit. La norme NF C 15-100 l’exige pour deux raisons : éviter les surcharges et garantir une coupure propre en cas de défaut.
Trois conducteurs partent du tableau vers le ballon :
- Phase : achemine le courant (fil rouge, marron ou noir).
- Neutre : referme le circuit (fil bleu).
- Terre : évacue les fuites de courant vers le sol (fil vert/jaune), strictement obligatoire.
La terre est le point non négociable. Un chauffe-eau cumule eau et électricité dans un même appareil métallique. Sans mise à la terre rigoureuse, le moindre défaut d’isolation transforme la carcasse en surface sous tension. La norme impose aussi un interrupteur différentiel 30 mA en tête de rangée pour couper l’alimentation avant qu’un courant de fuite ne devienne dangereux.
Repère terrain : un circuit chauffe-eau correctement étiqueté au tableau évite les coupures à l’aveugle lors d’un futur dépannage. Notez « chauffe-eau » sur le disjoncteur dédié.
Disjoncteur et section de câble : les bons calibres
Le calibre du disjoncteur dépend de la puissance du ballon et de la section du câble. Ces deux paramètres avancent ensemble : un câble trop fin sous un disjoncteur trop gros chauffe et risque de fondre avant que la protection ne réagisse.
Pour un chauffe-eau classique en monophasé 230 V, voici les correspondances tirées de la NF C 15-100 :
| Puissance du ballon | Intensité tirée | Section du câble | Disjoncteur conseillé |
|---|---|---|---|
| Jusqu’à 3 000 W | environ 13 A | 2,5 mm² | 20 A |
| 3 000 à 4 500 W | 13 à 20 A | 2,5 mm² | 20 A |
| Au-delà de 4 500 W | plus de 20 A | 4 ou 6 mm² | 25 à 32 A |
Un ballon de 3 000 W tire environ 13 A. Un disjoncteur 16 A suffit en théorie, mais le calibre 20 A reste recommandé : il absorbe les pointes de consommation au démarrage de la résistance et sécurise durablement la ligne. C’est le standard que posent la plupart des électriciens sur du 2,5 mm².
Le rôle du disjoncteur reste double. En cas de surcharge prolongée, il coupe le courant pour protéger le câble. Lors d’un court-circuit, il interrompt l’alimentation en quelques millisecondes, avant que les fils ne surchauffent. Cette double protection justifie de ne jamais sous-dimensionner.
Pour comprendre comment ce circuit s’insère dans l’installation complète du ballon, le schéma d’installation d’un chauffe-eau détaille les raccordements hydrauliques en parallèle.
Le contacteur jour/nuit : chauffer l’eau au bon moment
Le contacteur jour/nuit pilote le chauffe-eau selon les plages tarifaires. Il déclenche la chauffe pendant les heures creuses, quand le kWh coûte moins cher, et coupe le reste du temps. C’est l’organe qui transforme un simple branchement en installation économe.
Son fonctionnement repose sur trois parties :
- La puissance : le câble 2,5 mm² qui alimente la résistance du ballon.
- La bobine de commande : pilotée par le signal tarifaire du compteur.
- La liaison compteur : le signal heures creuses envoyé par le Linky.
Le compteur Linky envoie un signal d’impulsion dès le basculement en heures creuses. Ce signal alimente le circuit de commande du contacteur via les bornes A1 et A2. La borne A1 se raccorde sur la sortie télé-information du compteur, la borne A2 au neutre du circuit de commande. Le contacteur ferme alors le circuit de puissance et lance la chauffe. Quand les heures creuses se terminent, il s’ouvre et coupe l’alimentation.
Donnée chiffrée : le circuit de commande du contacteur se câble en 1,5 mm² et se protège par un disjoncteur 2 A dédié, distinct du 20 A de puissance (source : schema-electrique.net, 2026).
Câbler le contacteur dans le tableau, étape par étape

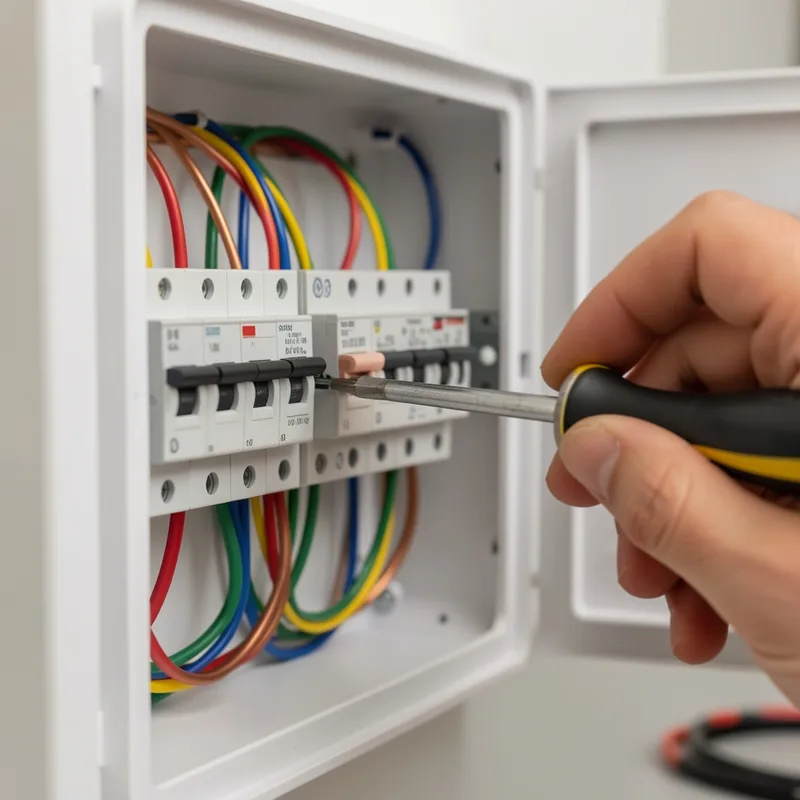

Le montage du contacteur se fait sur le rail DIN du tableau, à côté de son disjoncteur 2 A. Coupez l’alimentation générale avant toute intervention et vérifiez l’absence de tension avec un testeur.
- Fixer le contacteur sur le rail DIN, près du disjoncteur de commande 2 A.
- Alimenter la bobine : raccordez les bornes A1 et A2. A1 reçoit le signal du compteur, A2 le neutre.
- Câbler la puissance : amenez la phase au contact d’entrée, ressortez vers le disjoncteur 20 A puis vers le ballon, en 2,5 mm².
- Raccorder la terre : le fil vert/jaune relie la carcasse du chauffe-eau à la barrette de terre du tableau.
- Tester : repassez le disjoncteur, vérifiez le déclenchement en position Auto.
Le contacteur offre trois positions à connaître :
| Position | Effet | Quand l’utiliser |
|---|---|---|
| Auto | Chauffe pilotée par le signal heures creuses | Réglage permanent recommandé |
| I (marche forcée) | Chauffe immédiate, tout tarif confondu | Après une grosse consommation d’eau chaude |
| 0 | Arrêt total du ballon | Absence prolongée, entretien |
La position I dépanne, mais piège. Elle chauffe au tarif heures pleines, plus cher. Oublier de revenir en Auto coûte en moyenne 145,80 € de surcoût annuel selon les relevés terrain. Reprenez le mode automatique dès que le ballon est réchauffé.
Combien rapportent les heures creuses ?
Brancher le chauffe-eau sur les heures creuses réduit la facture d’eau chaude sanitaire. Le gain vient de l’écart tarifaire : en moyenne, le kWh en heures creuses coûte 30 % de moins qu’en heures pleines.
Les chiffres du tarif réglementé EDF en 6 kVA (juin 2026) le confirment :
| Plage tarifaire | Prix du kWh | Écart |
|---|---|---|
| Heures pleines | 0,2065 € | référence |
| Heures creuses | 0,1579 € | environ 30 % de moins |
Pour un cumulus qui consomme 2 000 kWh par an, basculer la chauffe en heures creuses fait économiser environ 72 € par an par rapport au tarif Base. L’investissement dans un contacteur, quelques dizaines d’euros, se rentabilise en une à deux saisons de chauffe.
Cette logique d’optimisation rejoint celle des équipements basse consommation. Pour aller plus loin sur les économies d’énergie liées à l’eau chaude, l’installation d’un chauffe-eau thermodynamique divise la facture par trois sur ce poste.
Salle de bain : les volumes de sécurité à respecter
Le placement du chauffe-eau dans une salle de bain obéit à des règles strictes. La NF C 15-100 découpe la pièce en volumes selon la proximité de l’eau, et chaque volume autorise ou interdit certains équipements.
Quatre zones structurent la pièce :
- Volume 0 : l’intérieur de la baignoire ou du receveur. Quasiment aucun équipement électrique.
- Volume 1 : la zone au-dessus du receveur, jusqu’à 2,25 m de haut.
- Volume 2 : 60 cm autour du volume 1.
- Volume 3 : au-delà, le reste de la pièce.
Le chauffe-eau se place idéalement en volume 3, à plus de 60 cm de la baignoire ou de la douche. Si l’espace l’interdit, deux options existent : un ballon vertical accepté en volume 2, ou un ballon horizontal toléré en volume 1 à condition de le poser le plus haut possible. Dans tous les cas, l’appareil doit être de classe I avec protection IPX5, c’est-à-dire résistant aux projections d’eau.
Règle de sécurité : un chauffe-eau en zone humide exige une mise à la terre irréprochable et la protection par le différentiel 30 mA. Ces deux dispositifs forment le filet de sécurité contre l’électrocution.
Le respect de ces volumes conditionne aussi la validité de l’assurance. Une installation non conforme peut entraîner un refus de prise en charge en cas de sinistre électrique.
Brancher soi-même ou appeler un pro ?
Le branchement électrique d’un chauffe-eau touche à la fois la plomberie et l’électricité. Un bricoleur averti, à l’aise avec un tableau et le respect des sections, peut réaliser le câblage du contacteur et du circuit dédié. Le bon outillage fait la différence : pince à dénuder, tournevis isolés, testeur de tension.
Le recours au professionnel s’impose dans plusieurs cas :
- Tableau électrique ancien sans interrupteur différentiel 30 mA.
- Doute sur la mise à la terre existante du logement.
- Salle de bain où les volumes de sécurité sont serrés.
- Volonté de conserver la garantie constructeur du ballon.
Un raccordement non conforme expose à trois risques majeurs : fuite de courant, court-circuit, perte de garantie. Pour préparer le chantier sans rien oublier, la liste des outils indispensables en plomberie couvre aussi le matériel électrique de base.
Le branchement électrique reste une étape parmi d’autres. La pose hydraulique, le réglage de la température et le dimensionnement du ballon comptent autant. La marche à suivre pour installer un chauffe-eau reprend l’ensemble du processus, du choix du modèle à la mise en service.
Prochaine étape : entretenir l’installation
Une fois le branchement validé, l’entretien prend le relais. Vérifiez la position Auto du contacteur après chaque marche forcée, testez le différentiel 30 mA une fois par an, et surveillez le serrage des bornes au tableau. Un câble desserré chauffe et finit par lâcher.
